Swift LC-UPC-HS-2.5F - комплект для монтажа LC коннекторов на кабель диам. 2 мм (K11/К33/К33А)

Артикул: IL-LC-UPC-HS-2.5F

Товар не поставляется

Swift LC-UPC-HS-2.5F - комплект для монтажа LC коннекторов на кабель круглого сечения диаметром 2 мм. Он предназначен для быстрого и качественного оконечивания внутри объектовых оптических кабелей при помощи LC UPC коннекторов, а также изготовления патч кордов любой необходимой длины.  Наиболее применим в процессе строительства и эксплуатации центров обработки данных (ЦОД).

Благодаря тому, что коннектор устанавливается на волокно сварным способом, обеспечиваются низкие и не возрастающие со временем потери на соединении. А заводская полировка торца ферулы LC коннектора гарантирует низкий уровень отражения.

Особенности комплекта Swift LC-UPC-HS-2.5F:

  • низкие и не возрастающие со временем потери на соединении оптическое волокно - коннектор;
  • высокая скорость установки;
  • высокое качество полировки торца ферулы;
  • высокая механическая прочность;
  • тип устанавливаемых коннекторов: LC UPC;
  • тип кабеля: круглый, диаметр 2 мм (патчкордный кабель);
  • способ оконечивания кабеля: сварной;
  • совместимые модели сварочных аппаратов: SWIFT K11, SWIFT K33, SWIFT K33A

Установка Splice-On коннектора на кабель диаметром 2 мм при помощи сварочного аппарата

Комплект поставки Swift LC-UPC-HS-2.5F:

Фото Артикул Наименование Кол-во
IL-LC-UPC-2mm Splice-ON коннектор LC UPC (кабель 2 мм) 20 шт.
IL-Swift-S-HS-LC Держатель коннектора LC для сварочных аппаратов SWIFT K11, SWIFT K33, SWIFT K33A 1 шт.
IL-HS-2.5 Держатель кабеля диаметром 2-3 мм для сварочных аппаратов серий S, K, KF 1 шт.



Технические характеристики коннекторов UCL SWIFT (Ilsintech)

Параметр

SC (SM)

FC (SM)

LC (SM)

UPC

APC

UPC

APC

UPC

APC

Тип волокна

SM 9/125

Вносимые потери

≤ средние 0.2дБ (≤ max 0.3дБ)

Возвратные потери

≥ 50 дБ

≥ 60 дБ

≥ 50 дБ

≥ 60 дБ

≥ 50 дБ

≥ 60 дБ

Прочность на разрыв

≥ 34.3N (≥ 3.5 кгс) для 0.9мм кабеля

≥ 60N (6.1 кгс) для 2.0, 3.0мм кабеля

≥ 34.3N (≥ 3.5 кгс) для 0.9мм кабеля

≥ 60N (6.1 кгс) для 2.0мм кабеля

Ресурс количества соединений

500 циклов, ≤ 0.2дБ

Температурный диапазон

-40°C~85°C

Кабель

0.9мм, 2.0, 2.4, 3.0мм, внутри-объектовый кабель(2мм x 3мм)

0.9мм, 2.0мм кабель

Длина коннектора

55 мм — 0.9, 2.0 — 3.0 мм кабель

50 мм — 0.9 мм кабель 55 мм — 2.0 — 3.0 мм кабель

35 мм — 0.9 мм кабель 48 мм — 2.0 мм кабель



Установка Splice-On коннектора на кабель диаметром 2 мм при помощи сварочного аппарата SWIFT

Установка Splice-On коннектора на DROP кабель при помощи сварочного аппарата SWIFT KF4A

Решения UCL SWIFT (Ilsintech) для развития сети доступа

Дополнительные аксессуары для Swift LC-UPC-HS-2.5F:

Фото Артикул Наименование
IL-LC-UPC-2mm Splice-ON коннектор LC UPC (кабель 2 мм)
IL-LC-APC-2mm Splice-ON коннектор LC APC (кабель 2 мм)
IL-LC-UPC-900mkm Splice-ON коннектор LC UPC (кабель 900 мкм)
IL-LC-APC-900mkm Splice-ON коннектор LC APC (кабель 900 мкм)

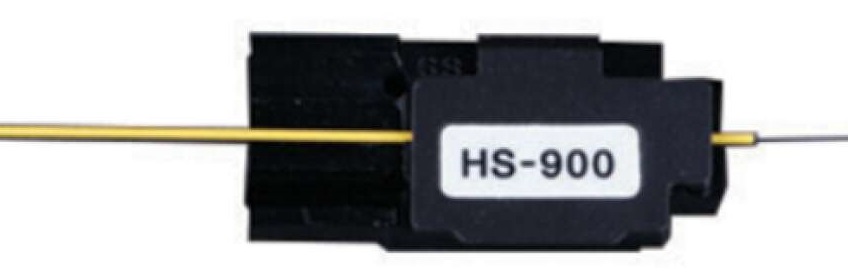

IL-HS-900 Держатель волокна в плотном буфере 900 мкм для SWIFT серий S, K, KF4
IL-LS-900 Держатель волокна в плавающем буфере 900 мкм для SWIFT серий S, K, KF4
