НИМ-25 - набор инструментов для монтажа ВОК

Артикул: НИМ-25

Цена: 40 542 ₽

В наличии: 1

Гарантия: 12 мес.
Оплата: наличный/безналичный расчет, банковские карты.
Доставка: самовывоз со склада (бесплатно), курьер по Москве, доставка транспортной компанией по России.

Закрыть

НИМ-25 - набор инструментов для разделки и монтажа оптического кабеля укомплектован необходимыми для этих целей инструментами ведущих производителей (вплоть до лупы, фонарика и салфеток для протирания волокна). Набор пригоден для разделки подвесных, городских и магистрально-зоновых волоконно-оптических кабелей при монтаже оптических линий связи. Имея в своем распоряжении НИМ-25, можно работать не только с легким универсальным внутриобъектовым кабелем, но и с бронированным кабелем, предназначенным для внешней прокладки. Все инструменты удобно распределены по специальным отделениям и карманам жесткого кейса, так что надежное хранение и быстрый доступ к ним гарантированы.

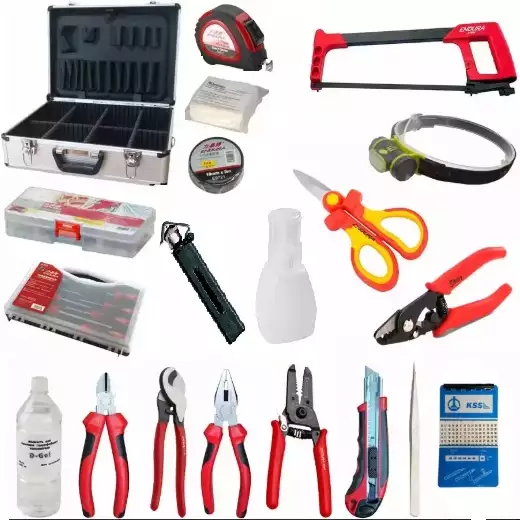

Комплект поставки набора для оптоволокна СвязьКомплект НИМ-25:

Стриппер прищепка Paladin Tools TCCPS для продольной и поперечной резки 1.2 - 6.4 мм (TE-TCCPS)
Кабелерез Endura E5284 (Cr-V; кабель 1 - 13 мм; длина 250 мм) (EN-E5284)
Набор отверток Endura E1172 (Cr-Mo), 8 шт (EN-E1172)
Ножовка по металлу Endura E7054 (393 мм) (EN-E7054)
Маркеры для кабеля наклеивающиеся WMB-3 (WMB-3)
Endura E7036 - ножницы монтажные (EN-E7036)
Ящик алюминиевый LD001 455х330х150 (ROS-LD-001)
Стриппер Endura E5803 (0,6-2,6 мм) (EN-E5803)
Жидкость для снятия гидрофобного заполнителя D'GEL, 1 литр (ROS-00026)
Профессиональный трехпозиционный оптоволоконный стриппер FOS-01 (FOS-01)

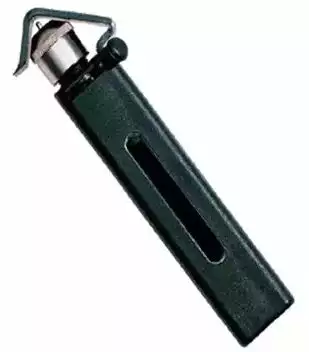

Универсальный стриппер 4,5-25 мм (PT-1822)
Изоляционная лента Endura E9721 (винил; черная; 18мм x 9м) (EN-E9721)
Рулетка измерительная Endura E8011 (3м; 16мм) (EN-E8011)
Дозатор для спирта 250мл с помпой (ROS-130707-00031)
Органайзер пластиковый Endura E8411 (140х75х27 мм) (EN-E8411)
Бокорезы Endura E5222B (карбон; 152 мм) (EN-E5222B)
Пассатижи Endura E5331 (German Style; Cr-V, 152 мм) (EN-E5331)
Пинцет Endura E9713 (EN-E9713)
Нож Endura E7017 с выдвижным лезвием (EN-E7017)
Фонарь налобный Endura E9392 (2 Вт) (EN-E9392)

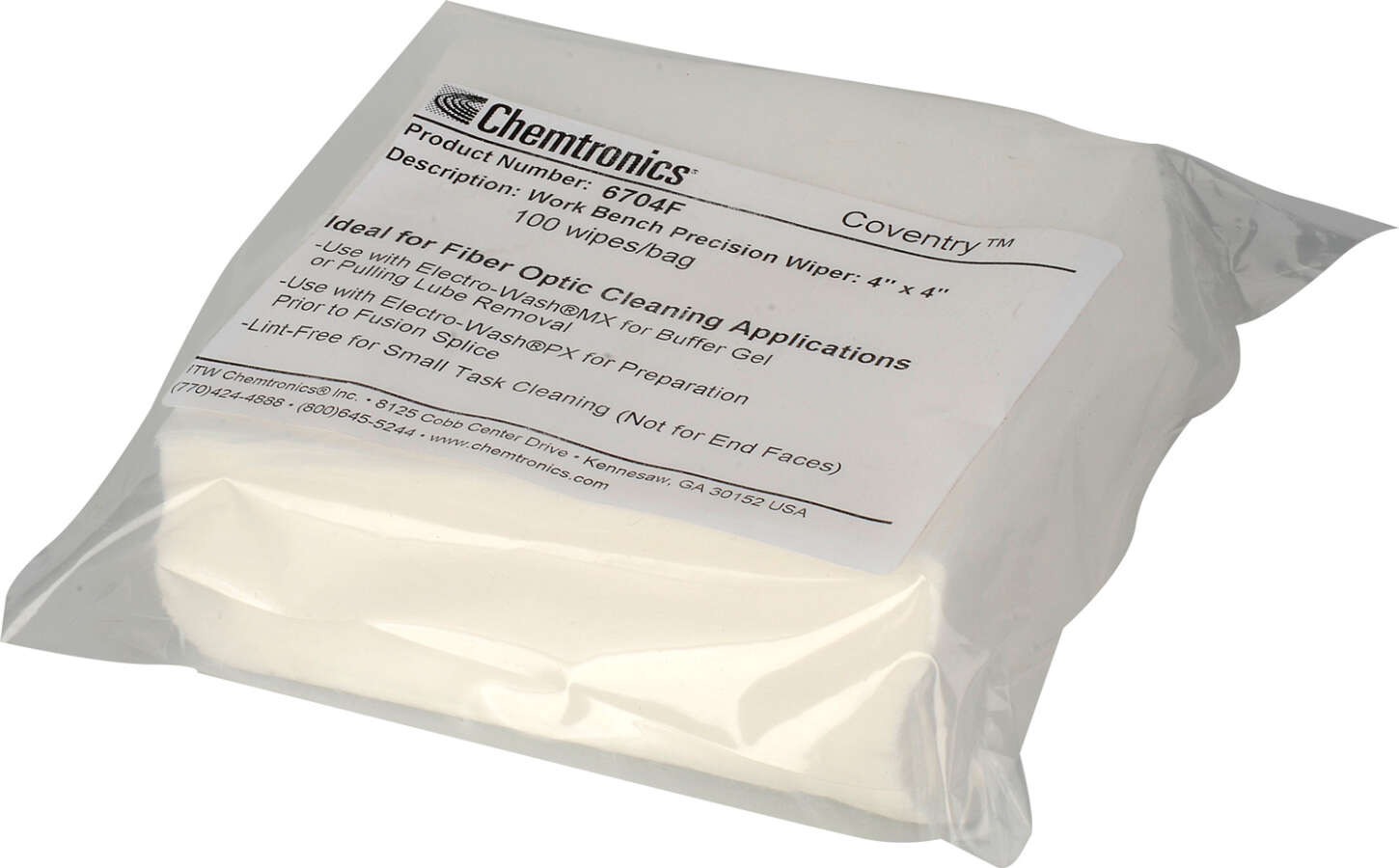

Салфетки безворсовые Chemtronics 6704F (102х102 мм; 100 шт) (TE-6704F)

Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): TEMPO, Grandway, Endura,Paladin Tools, Chemtronics.
 Производитель оставляет за собой право вносить незначительные изменения в состав набора.

Назначение набора НИМ-25:

Снятие внешней изоляции с круглого кабеля (разделка кабеля)
Удаление фрагментов модуля или трубок для организации "отводов" волокна
Снятие изоляции с провода (зачистка)
Зачистка оптического волокна от буферного покрытия 250 мкм, 900 мкм, 2 - 3 мм
Монтажные работы. Удержание деталей различной формы, изгибание проволоки
Монтаж-демонтаж оборудования. Разрезание кабеля, провода, проволоки
Резка стальных тросов и проволоки, удаление жестких силовых элементов кабеля
Резка изоляции кабеля и других материалов
Резка защитных кевларовых нитей, медной проволоки, кабельных стяжек, пластика
Разрезание (распиловка) металла и других материалов
Монтажные работы. Завинчивание и отвинчивание крепёжных изделий с резьбой
Маркировка элементов кабельной инфраструктуры
Очистка кабеля от гидрофобного заполнителя
Порционная подача изопропилового спирта для протирки оптоволокна
Очистка волокна, протирка линз, объективов, стекол и деликатных поверхностей
Визуальное увеличение мелких деталей и надписей
Захват и удержание мелких компонентов
Удаление сломанного волокна из 125 мкм сердцевин оптических коннекторов
Герметизация соединений, создание изолирующего слоя
Организованное хранение мелких телекоммуникационных компонентов
Утилизация осколков оптического волокна
Измерение длины, расстояний и габаритов различных предметов
Подсветка темных объектов
Организованное безопасное хранение инструментов

Характеристики комплектующих набора инструментов НИМ-25

№	Наименование	Артикул
1	Стриппер прищепка Paladin Tools TCCPS для продольной и поперечной резки 1.2 - 6.4 мм назначение: разделка оптических патчкордов, кабелей круглого сечения, оптических модулей и защитных трубок диаметром от 1.2 до 6.4 мм. тип реза: продольный и поперечный. регулировка глубина реза изоляции	TE-TCCPS
2	Кабелерез Endura E5284 (Cr-V; кабель 1 - 13 мм; длина 250 мм) легированная Cr-V сталь дугообразная закаленная кромка диаметр кабеля: 1-13 мм длина инструмента: 250 мм	EN-E5284
3	Набор отверток Endura E1172 (Cr-Mo), 8 шт отвертки "прямой шлиц": 3x75; 5x75; 6x38; 6x150 мм отвертки Phillips: PH0x75, PH1x100, PH2x38; PH2x150 мм материал: Cr-Mo сталь	EN-E1172
4	Ножовка по металлу Endura E7054 (393 мм) рама квадратного сечения из алюминиевого сплава длина ножовки 393 мм	EN-E7054
5	Маркеры для кабеля наклеивающиеся WMB-3 Маркеры для нумерации кабеля, портов и розеток Назначение: маркировка кабеля или элементов СКС Форм-фактор: блокнот из 10 листов в переплёте Листы с наклейками: числа от 1 до 45. Защитная пленка предохраняет маркеры от загрязнения. Рабочая температура -40 - 75°C Размеры упаковки: 14.7 x 8.3 x 1 см. Вес 0.039 кг.	WMB-3
6	Endura E7036 - ножницы монтажные материал: нержавеющая сталь диэлектрическое исполнение (до 1000В) двухкомпонентные рукоятки длина инструмента: 160 мм	EN-E7036
7	Ящик алюминиевый LD001 455х330х150 Легкая конструкция Система перегородок в основном отделении Паллета для инструментов, закрепляемая внутри крышки кейса Мягкая внутренняя отделка Усиленные края Два замка с ключами Наплечный ремень Габариты 455 х 330 х 150 мм	ROS-LD-001
8	Стриппер Endura E5803 (0,6-2,6 мм) размеры пазов для удаления изоляции: 0,6 мм; 0,8 мм; 1 мм; 1,3 мм; 1,6 мм; 2 мм; 2,6 мм приспособление для резки провода возвратная пружина фиксатор закрытого положения длина инструмента: 155 мм	EN-E5803
9	Жидкость для снятия гидрофобного заполнителя D'GEL, 1 литр Удаления гидрофобного заполнителя (1 л) Низкая летучесть. Безопасен для ПВХ-пластиков и оптического волокна. Хорошие моющие свойства по отношению к маслам, жирам, саже . Удаляет силиконовые гидрофобизирующие наполнители при зачистке кабеля. Не проводит электрический ток. Температура вспышки более 60°С. Не вызывает коррозии металлических поверхностей. Не содержит хлорированных углеводородов, разрушающих озоновый слой. Обладает водо-вытесняющими свойствами.	ROS-00026
10	Профессиональный трехпозиционный оптоволоконный стриппер FOS-01 диаметр оптического волокна без буферного слоя: 125 мкм удаление буферного слоя (лака) с оптического волокна (250 мкм) удаление защитной изоляции с пигтейла (900 мкм) снятие изоляции с патч-корда диаметром 2-3 мм	FOS-01
11	Универсальный стриппер 4,5-25 мм удаление оболочки с кабеля диаметром 4,5 - 25 мм; поперечный и продольный рез; регулировка скобы под разный диаметр кабеля; регулировка глубины реза; заменяемые лезвия.	PT-1822
12	Изоляционная лента Endura E9721 (винил; черная; 18мм x 9м) материал: поливинилхлорид размер: 18мм x 9м цвет: черный	EN-E9721
13	Рулетка измерительная Endura E8011 (3м; 16мм) Длина ленты: 3м Ширина ленты: 16мм Двусторонняя лента с двойной метрической линейкой Корпус из АБС-пластика Четкая шкала	EN-E8011
14	Дозатор для спирта 250мл с помпой Порционная подача спирта при смачивании безворсовых салфеток. Блокирующий помпу поворотный замок для транспортировки. Надёжное крепление откидной крышки для частого использования. Подходит для многих растворителей. Частично прозрачная бутылка для контроля остатка жидкости. Легкое наполнение бутылки. Защитная крышка. Цвет: белый. Объем: 250 мл.	ROS-130707-00031
15	Органайзер пластиковый Endura E8411 (140х75х27 мм) Материал: высококачественный пластик Коррозионностойкий Водостойкий Маслостойкий Ударопрочный Устойчив к ультрафиолетовому излучению Габариты: 140 х 75 х 27 мм	EN-E8411
16	Бокорезы Endura E5222B (карбон; 152 мм) стандартное исполнение углеродистая сталь двухкомпонентные рукоятки длина инструмента: 150 мм	EN-E5222B
17	Пассатижи Endura E5331 (German Style; Cr-V, 152 мм) стандартное исполнение, German Style хром-ванадиевая сталь двухкомпонентные рукоятки длина инструмента: 152 мм	EN-E5331
18	Пинцет Endura E9713 длина инструмента: 135 мм материал инструмента: нержавеющая сталь	EN-E9713
19	Нож Endura E7017 с выдвижным лезвием Эргономичная форма Подпальцевые выемки для лучшего хвата Отверстие для крепления ремешка на руку Рукоятка: пластик с резиновыми накладками Встроенный пенал на пять запасных лезвий Простое извлечение отработанного лезвия Автоматический захват нового лезвия из пенала Кнопка для извлечения пенала из рукоятки Габариты лезвия: 18 х 100 х 0,5 мм. Количество секций в лезвии: 8 шт Количество лезвий в комплекте: 6 шт Длина ножа в сложеном состоянии: 170 мм	EN-E7017
20	Фонарь налобный Endura E9392 (2 Вт) мощность 2 Вт режимы работы: 150LM / 40LM / FLASH продолжительность работы от комплекта батарей: 5 час / 18 час / 40 час в зависимости от режима работы дальность луча 20M/8M/- элемент питания: батарейка ААА - 3 шт класс пыле-влагозащиты: IP54	EN-E9392
21	Салфетки безворсовые Chemtronics 6704F (102х102 мм; 100 шт) протирка оптического волокна от остатков лака перед сваркой чистка линз очков, фотоаппаратов, смартфонов и планшетов чистка оптических коннекторов специальный материал не оставляющий ворса в упаковке 100 салфето	TE-6704F

Характеристики комплектующих набора инструментов НИМ-25

№	Артикул и фото	Описание
1	PT-1162	Стриппер буферного слоя Greenlee 1162 (125 мкм; 250 мкм, 900 мкм, 3 мм) Диаметр оптического волокна без буферного слоя: 125 мкм. Зачистки буферного слоя (лака) с оптического волокна (250 мкм). Удаление защитной изоляции с пигтейла (900 мкм). Снятие изоляции с патч-корда диаметром 2-3 мм. Длина инструмента: 127 мм. Вес инструмента: 86 г.
2	GT-1916-SS	Greenlee 1916-SS - многофункциональный стриппер жил диаметром 0.8-2.6 мм. Универсальный инструмент для работы с связевыми и силовыми кабелями с диаметром жилы 0,8 - 2,6 мм. Инструмент изготовлен из высококачественной нержавеющей стали. Основные функции Greenlee 1916-SS: удаление изоляции с жил, резка жил, пассатижи. Основные характеристики: Диаметр жилы (одна жила): 0,8 - 2,6 мм (10 - 20AWG), Сечение жилы (одна жила): 0,5 - 5,3 мм², Диаметр жилы (многожильный): 0,6 - 2 мм² (12 - 22 AWG), Сечение жилы: 0,3 - 3,3 мм², Материал инструмента: нержавеющая сталь. Длина 157 мм, Вес 57 г.
3	JIC-CSR-1575	Стриппер прищепка Jonard CSR-1575 Предназначен для продольной и поперечной резки оптического кабеля, модуля, защитных трубок от 1,2 до 7,5 мм. Инструмент оснащен регулируемыми лезвиями и съемным V-образным блоком. В комплекте лезвие JIC-CSR-2. Сменные лезвия доступны для заказа. Тип реза Поперечный и продольный. Тип кабеля Медный и оптический. Диаметр кабеля 1.2 – 7.5 мм. Вес 60 г.
4	GT-722	Кабелерез для стального провода и тросов Greenlee 722 Длина 200 мм. Вес 450 г. Для резки стальных проводов и тросов, включая авиационные тросы. Кабелерез выполнен из кованной стали с последующей закалкой. Возможности реза: Мягкий стальной трос до 6 мм. Авиационный трос до 5 мм. Провод из твёрдой стали до 5 мм. Алюминиевый и медный провод до 6 мм.
5	PT-1822	Greenlee 1822 - инструмент для снятия внешней изоляции с силового, оптического, медного и других кабелей. Позволяет выполнять продольную, поперечную и спиральную резку изоляции кабеля в любом его месте. Глубина реза регулируется. Удобная рукоятка и сменные лезвия гарантируют быструю и легкую работу. Стриппер предназначен для снятия изоляции с кабеля диаметром 4,5 - 25 мм. Заменяемые лезвия (код для заказа PT-2109).
6	ST-STHT0-74362	Кусачки Control-Grip 150 мм Накладки на рукоятках, стойкие к воздействию распространенных химикатов Соответствуют всем требованиям стандартов DIN, ISO и ANSI Изготовлены ковкой и термообработкой из высокохромистой стали для прочности и продолжительного срока службы Эргономичные накладки на рукоятках Повышенные комфорт в работе и контроль инструмента благодаря новым накладкам на рукоятках, выполненным из двух материалов
7	ST-STHT0-74456	Пассатижи Control-Grip. Длина 150 мм Кованые индукционно закаленные губки из углеродистой стали Специальный плавающий механизм для плавного хода челюстей Все открытые стальные части защищены от коррозии Эргономичная форма накладок на ручках с зонами различной жесткости
8	ST-0-64-458	Набор отверток Basic. Количество 6 шт. Рукоятка, имеющая в сечении треугольник со скругленными углами, для передачи большого крутящего момента Рукоятка из полипропилена для высокой прочности Стержень устанавливается в рукоятку с усилием 112 кг для обеспечения надежного крепления и безопасной работы Стержень из боросодержащей стали с никелевым покрытием Термообработанное жало для продолжительного срока службы Прямой шлиц: 6.5 x 100 мм, 6.5 x 150 мм, 5 x 75 мм, 5 x 150 мм. (4 шт) Крестовые Phillips: PH1 х 100 мм, PH2 х 100 мм (2 шт)
9	1-10-0057	Ножницы монтажные Greenlee для резки кевлларовых нитей. Удобный инструмент для резки кевларовых нитей и работы с многожильным медным кабелем. Лезвие имеет зубчатые края, предотвращающие выдавливание материала в процессе резки. Ножницы для кевлара снабжены специальными зачищающими V-образными прорезями, позволяющими снимать изоляцию с медных жил 19 – 23 AWG (0,4 – 0,9 мм).
10	ST-0-10-280	Нож “Autolock” с самофиксирующимся 18-мм лезвием с отламывающимися сегментами Литой пластмассовый корпус. Лезвие фиксируется в желаемом положении Предусмотрен отсек для хранения двух лезвий в корпусе Ширина лезвия 18 мм Длина 175 мм
11	ST-0-11-301	Лезвия сегментированные 18 мм количество 10 шт Лезвие шириной 18 мм с 7-мью отламывающимися сегментами Толщина лезвия 0.55 мм Диспенсер с приспособлением для отламывания использованных сегментов лезвий и их хранения
12	ST-1-15-122	Ножовка по металлу "ENCLOSED GRIP" с пластмассовой рукояткой. Сплошная стальная рама прямоугольного сечения для высокой прочности и продолжительного срока службы Система натяжения полотна с гайкой-барашком Усилие натяжения полотна до 102 кг 4 возможных положения полотна (вертикальне и горизонтальное пиление Поставляется со стандартным полотном из молибденовой быстрорежущей стали
13	120805-00022	Изоляционная лента 3M Temflex™ 1300, черная, 20 м, 19 х 0,13 мм Особенности: Поливинилхлоридная подложка, Клеевой слой на основе каучука, чувствительный к давлению, Совместимость с изоляцией из твердых диэлектриков, Имеет хорошую стойкость к истиранию, воздействию влаги, щелочей, кислот и погодным условиям, Имеет высокую диэлектрическая прочность и обеспечивает хорошую механическую защиту при минимальной намотке, Пригодна для использования внутри помещений и на открытом воздухе, Лента соответствует стандарту IEC 60454-3-1 - 1/F-PVCP/602, Применяется для первичной электрической изоляции проводов и кабелей при соединениях и ремонте
14	FIS-F1007PL	Дозатор для спирта с помпой Используется для порционной подачи спирта при смачивании безворсовых салфеток для протирки оптического волокна перед сколом. Оснащен защитной крышкой и поворотным замком исключающим случайное нажатие при транспортировке. 226 гр.
15	LBX-006	Жидкость для удаления гидрофобного заполнителя (1 л) Низкая летучесть. Безопасен для ПВХ-пластиков и оптического волокна. Обладает хорошими моющими свойствами по отношению к маслам, жирам, саже и копотным загрязнениям. Эффективно удаляет силиконовые гидрофобизирующие наполнители при зачистке оптико-волоконного кабеля. Не проводит электрический ток. Температура вспышки более 60°С. Не вызывает коррозии металлических поверхностей, не содержит агрессивных компонентов. Не содержит хлорированных углеводородов, разрушающих озоновый слой. Обладает водовытесняющими свойствами, пригоден для очистки влажных поверхностей.
16	FIS-47995	Лупы FIS Лупы увеличительные. Кратность: 2x, 3x, 5x, 7x, 10x. Материал корпуса: легкий пластик. Количество: 5 шт
17	WMB-3	Маркеры для кабеля наклеивающиеся WMB-3 Назначение: Маркировка кабеля или элементов СКС Описание: Самоклеящиеся маркеры (наклейки, бирки; книжка из 10 листов в переплете); предназначены для кабеля и элементов СКС Размеры: 25 х 65 мм Прочее В блокноте 10 листов с числами от 1 до 45. Защитная пленка предохраняет маркеры от загрязнения. Рабочая температура -40 - 75°C Размеры упаковки: 14.7 x 8.3 x 1 см. Вес 0.039 кг.
18	F1-8265	Набор проволочек для прочистки коннекторов (8 шт) Проволока стальная струнная Назначение: удаление сломанного оптического волокна из коннектора Длина: 76 мм. Диаметр: 0.1 мкм Количество: 8 шт
19	ST-1-92-888	Органайзер для мелких деталей "OPP Organiser" пластмассовый. Компактный и легкий, поможет удобно хранить инструменты. Размеры: 21 x 3.5 x 11.5 см.
20	IL-Tweezer	IL-Tweezer, Пинцет Ilsintech для работы с оптическим волокном
21	ST-0-30-487	Рулетка измерительная. Длина 3 м Эргономичный пластиковый корпус Зажим для крепления рулетки к поясу Подвижный крючок True Zero для точных внутренних и внешних измерений Класс точности II
22	FIS-34-55	FIS Kim-Wipes - безворсовые салфетки (280 шт) Количество салфеток в 1 пачке: 280 штук. Цвет: белый. Размер салфетки в развернутом виде: 112 х 214 мм (4.4" x 8.4") Удобная коробка для последовательного извлечения салфеток Поглощает на 18% больше воды, чем аналогичные подобные продукты Абсорбирует воду на 24% быстрее Низкая ворсистость, нежная текстура для бережной протирки
23	SL-61000	StreamLight Trident SL-61000 (SL-61050) - налобный светодиодный фонарь. Поворотный механизм для изменения угла наклона лампы (до 90°) Три режимами работы Источники света: светодиод C4 LED и 3 белых светодиода 5 мм Световой поток – до 80 люменов Расстояние свечения до 126 м. Продолжительность работы – до 53 часов Ударопрочный, водонепроницаемый IPX4 Индикатор низкого заряда батареи Три батареи типа «ААА» (входят в комплект поставки)
24	ROS-16929	Ящик алюминиевый для инструментов 450 х 330 х 150 мм Металлические угловые накладки, стальные петли, замки с ключом Внутренняя поверхность выполнена из мягкого пеноматериала Модульные перегородки в нижней части ящика Цвет черный или серый

Производитель оставляет за собой право о смене состава наборов без предварительного уведомления

Этот профессиональный комплект для монтажа ВОЛС собран из специализированных компонентов от ведущих производителей. Он используется для подготовки к сварке бронированного, подвесного и внутри-объектового волоконно оптического кабеля. Набор содержит инструмент для снятия верхней изоляции кабеля диаметром до 25 мм. Силовые элементы из стальной проволоки и даже стальные несущие тросы подвесных кабелей, легко режутся специальными тросокусами. Ножницы с зазубренными лезвиями, специально созданы для резки защитных кевларовых и упрочняющих арамидных нитей.

Очитка кабеля от гидрофобного заполнителя проводится специальной жидкостью (Д-гелем), известную под народным именем "апельсинчик", из-за характерного запаха цитрусовых. Удалить модули поможет стриппер ножничного типа для трубок 0,6-2,6 мм. Также, у Вас будет возможность срезать фрагменты модуля без полного его удаления, используя стриппер прищепку для продольного и поперечного реза.

Сами волокна можно зачистить от буферного слоя оптическим стриппером и протиреть безворсовыми салфетками, смачивая их изопропиловым спиртом через порционный дозатор с помпой. Блокнот с цифрами-наклейками, значительно облегчит маркировку.

В состав набора НИМ-25 также входят и другие, незаменимые при монтаже оптического кабеля, компоненты. Весь инструмент упакован в кейс с паллетой.

Комплектация набора инструментов НИМ-25:
Комплектация набора инструментов НИМ-25:
№	Наименование	Артикул
1.	Стриппер прищепка Paladin Tools TCCPS для продольной и поперечной резки 1.2 - 6.4 мм	TE-TCCPS
2.	Кабелерез Endura E5284 (Cr-V; кабель 1 - 13 мм; длина 250 мм)	EN-E5284
3.	Набор отверток Endura E1172 (Cr-Mo), 8 шт	EN-E1172
4.	Ножовка по металлу Endura E7054 (393 мм)	EN-E7054
5.	Маркеры для кабеля наклеивающиеся WMB-3	WMB-3
6.	Ножницы монтажные	1-10-0057
7.	Ящик алюминиевый LD001 455х330х150	ROS-LD-001
8.	Стриппер Endura E5803 (0,6-2,6 мм)	EN-E5803
9.	Жидкость для снятия гидрофобного заполнителя D'GEL, 1 литр	ROS-00026
10.	Профессиональный трехпозиционный оптоволоконный стриппер FOS-01	FOS-01
11.	Универсальный стриппер 4,5-25 мм	PT-1822
12.	Изоляционная лента Endura E9721 (винил; черная; 18мм x 9м)	EN-E9721
13.	Рулетка измерительная Endura E8011 (3м; 16мм)	EN-E8011
14.	Дозатор для спирта 250мл с помпой	ROS-130707-00031
15.	Органайзер пластиковый Endura E8411 (140х75х27 мм)	EN-E8411
16.	Бокорезы Endura E5222B (карбон; 152 мм)	EN-E5222B
17.	Пассатижи Endura E5331 (German Style; Cr-V, 152 мм)	EN-E5331
18.	Пинцет Endura E9713	EN-E9713
19.	Нож Endura E7017 с выдвижным лезвием	EN-E7017
20.	Фонарь налобный Endura E9392 (2 Вт)	EN-E9392
21.	Салфетки безворсовые Chemtronics 6704F (102х102 мм; 100 шт)	TE-6704F
