Fremco PowerFlow RAPID - установка для задувки оптического кабеля диаметром 5,5 - 32 мм в каналы 10 - 63 мм. Это оптимальное решение для строительства оптических магистральных линий. Высокая мощность с регулировкой и возможность применения воздуха или воды для задувки ВОЛС позволяет повысить протяженность монтажного участка до 10 км.

Установка PowerFlow RAPID удобна в эксплуатации. Она позволяет гибко регулировать мощность, имеет широкий ассортимент адаптеров для кабелей и каналов различных диаметров и не требует отдельных инструментов для настройки и подготовки к работе.

Особенности установки для задувки кабеля Fremco PowerFlow RAPID

  • Возможность задувки кабелей диаметром 5,5 - 25 мм;
  • Совместимость с кабельными каналами диаметром 10 - 63 мм;
  • Высокая надежность и долговечность: минимальный ожидаемый срок службы - 20 лет.
  • Возможность использования воздуха или воды для задувки кабеля;
  • Большая протяженность монтажного участка: до 5 км (при помощи воздуха), до 10 км (при помощи воды);
  • Высокая скорость задувки кабеля: до 80 м/мин.;
  • Простота эксплуатации: нет необходимости в инструментах для подготовки установки к работе;
  • Гибкая настройка для работы с кабелями и каналами различных диаметров при помощи адаптеров (опция);
  • Возможность регулировки цепи (для захвата и проталкивания кабеля), расхода воздуха;
  • Индикаторы силы втягивания и воздушного давления;
  • Прочная конструкция из нержавеющей стали и анодированного алюминия.

Видео обзор установки задувки ВОЛС Fremco PowerFlow Rapid

Особенности подбора комплекта для задувки ВОЛС на базе Fremco PowerFlow RAPID

Для обеспечения работоспособности установки для задувки ВОЛС необходимо сконфигурировать систему как показано ниже. Все позиции приобретаются отдельно. Дополнительные аксессуары приведены в разделе "Опции и аксессуары"

  • Fremco PowerFlow RAPID - установка для пневматической прокладки кабеля;
  • Выбрать необходимые цепи для захвата и проталкивания кабеля. Для работы установки PowerFlow RAPID требуется комплект цепей (состоит из 2-х шт.) одного из указаных диапазонов диаметров кабелей 5,5 - 8 мм, 8 - 16 мм, 14 - 25 мм. Две цепи выбранного диаметра входят в стоимость установки PowerFlow RAPID. Другие - доступны к заказу опционально;
  • В случае необходимости - выбрать дополнительную пару (ы) цепей:
    • Цепь Fremco 103-20308 для кабеля 5,5 - 8 мм - 2 шт;
    • Цепь Fremco Fremco 103-20069 для кабеля 8 - 16 мм - 2 шт;
    • Цепь Fremco Fremco 103-200119002 для кабеля 14 - 25 мм - 2 шт

  • Адаптеры кабеля нужного диаметра для PowerFlow и MultiFlow RAPID;

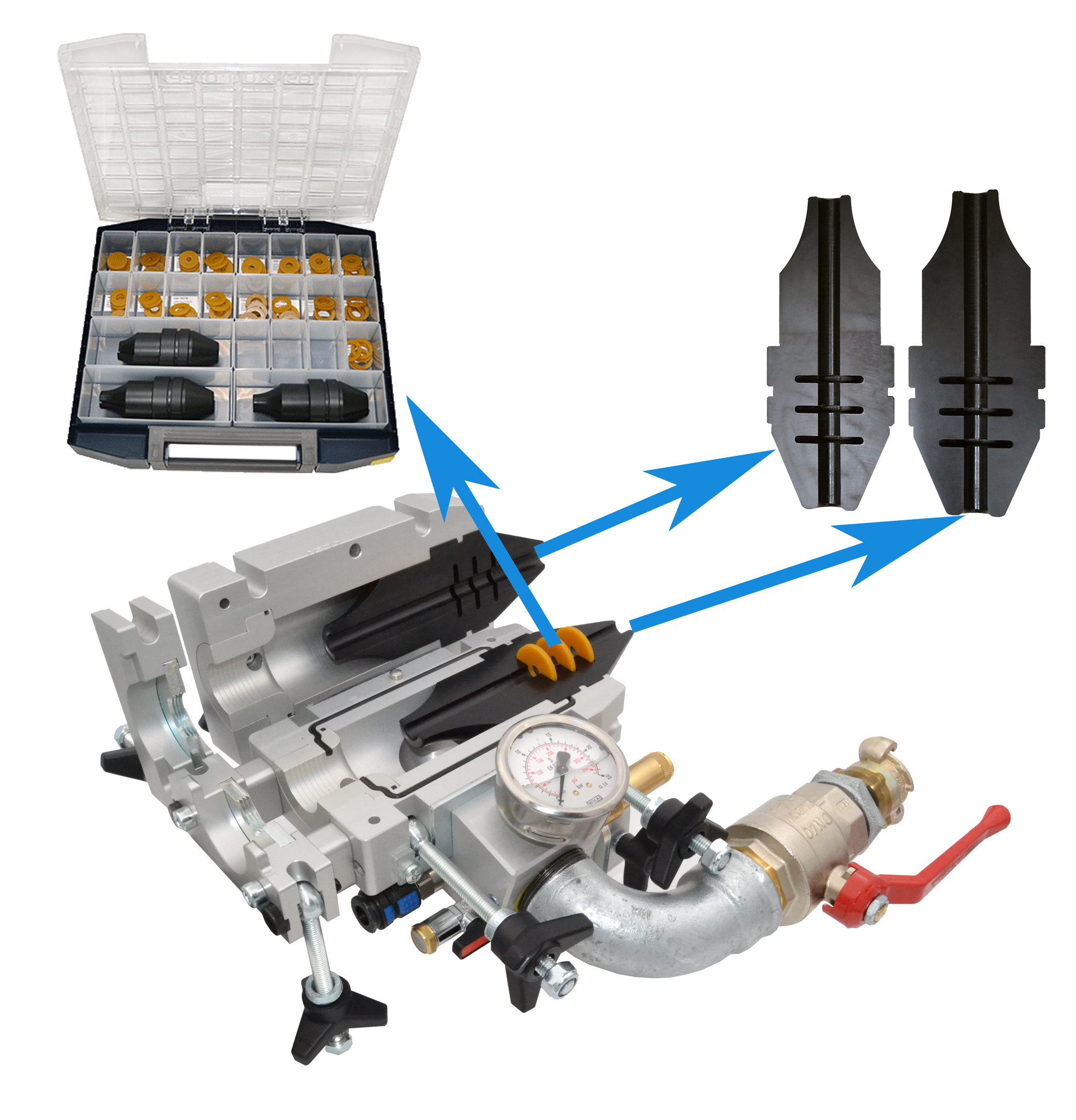

  • Комплект нейлоновых уплотнителей Fremco 103-20610 для адаптеров кабеля;
  • Адаптеры канала необходимого диаметра для PowerFlow и MultiFlow RAPID;
  • Fremco 103-10041 - регулирующий клапан в комплекте со шлангом (1,5 м)
  • Гидравлический блок питания (один из ниже перечисленных)
    • Fremco 101-10102 - гидравлический блок питания (Бензин)
    • Fremco 101-10103 - гидравлический блок питания (Электрический, 400В)
  • Fremco 101-30541 - смазка кабельная серии FlowLUB 2000 (12 бутылок, 1 ящ)

Комплект поставки установки Fremco PowerFlow RAPID

Фото Наименование Количество
Базовый блок установки Fremco PowerFlow RAPID 1 шт.
Блок подачи воздуха (воды) с манометром. (В него опционально устанавливаются адаптеры кабеля и канала) 1 шт.
Впускная направляющая с роликами и цифровым счетчиком 1 шт.

Пара цепей на выбор
  • или цепь Fremco 103-20308 для кабеля 5,5 - 8 мм
2 шт.
  • или цепь Fremco Fremco 103-20069 для кабеля 8 - 16 мм
2 шт.
  • или цепь Fremco Fremco 103-200119002 для кабеля 14 - 25 мм
2 шт.

Технические характеристики установки для задувки ВОЛС Fremco PowerFlow RAPID

Параметр Значение
Совместимый диаметр кабеля
  • 5,5 - 8 мм (при использовании цепей Fremco 103-20308)
  • 8 - 16 мм (при использовании цепей Fremco 103-20069)
  • 14 - 25 мм (при использовании цепей Fremco 103-200119002)
Диаметр трубы кабельного канала1) 10 - 63 мм
Протяженность участка задувки воздухом (расстояние задувки)2) до 5 000 м
Протяженность участка задувки водой до 10 000 м
Развиваемое толкающее усилие 0 - 125 кг
Скорость задувки3) до 80 м/мин
Рекомендуемое давление 8 - 12 бар
Рекомендуемая скорость воздушного потока 8 000 - 12 000 л/мин
Максимальное давление воздуха 16 бар
Максимальное гидравлическое давление 110 бар
Температура эксплуатации -5 °C ... 40 °C
Атмосферное давление эксплуатации 10 ... 80%
Габариты (ДхШхВ) 950 х 400 х 500 мм
Вес 45 кг

1) Стандартный диаметр кабельного канала: 14 - 60 мм, по индивидуальному заказу (опция): 10 - 13 мм; 61 - 63 мм

2) Зависит от типа кабеля и кабельного канала

3) При помощи охлажденного и осушенного воздуха.

Органы управления Fremco PowerFlow RAPID

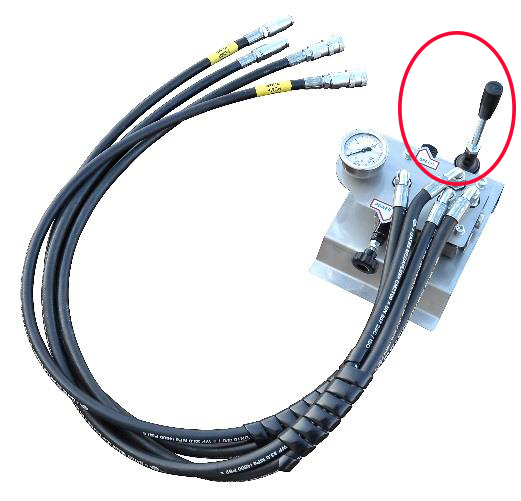

Рукоятка регулирующего клапана
Регулирующий клапан подключается между гидравлическим блоком питания и установкой для задувки ВОЛС. Он регулирует подаваемое в канал давление воздуха и крутящий момент установки. Данным рычагом также запускается и останавливается процесс монтажа кабеля. Существует режим реверса, в котором установка позволяет вытягивать кабели из кабельного канала.

Для отображения уровня давления масла, клапан оснащен манометром.

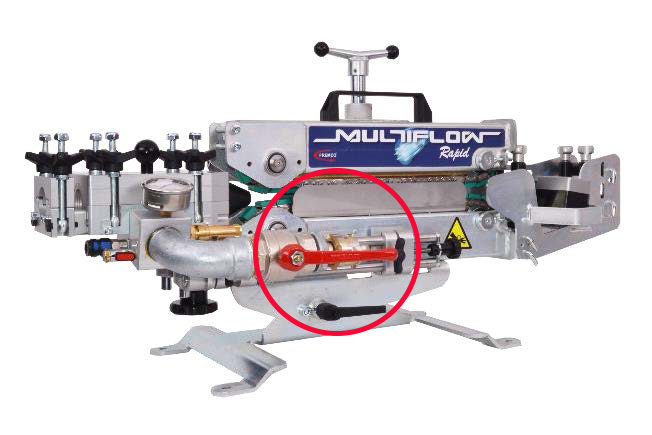

Воздушный вентиль
  • Контролирует количество воздуха, поступающего в камеру подачи воздуха/воды;
  • На рисунке показано ОТКРЫТОЕ положение.

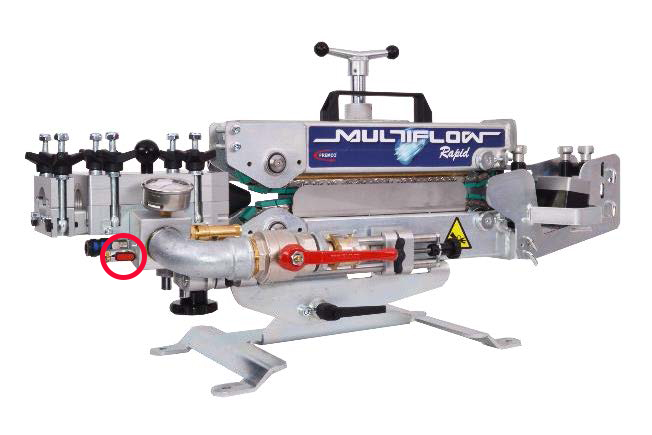

Дренажный вентиль
  • Сбрасывает давление воздуха из воздуховода и камеры подачи воздуха перед ее открытием;
  • На рисунке показано положение ОТКРЫТО, поверните против часовой стрелки, чтобы закрыть.
Быстроразъемное соединение (воздух / вода)
  • Подключается к кулачковой муфте воздушного шланга.
  • Кулачковая муфта EU (DIN 3238) установлена по умолчанию.
Предохранительный клапан
  • Клапан сброса давления. Необходимо установить сброс давления выше 16 бар
Рукоятка регулировки положения цепи
  • Нижняя цепь не изменяет своего положения;
  • Поворот рукоятки перемещает верхнюю цепь по направлению к нижней, зажимая между цепями кабель;
  • В ходе работы установки цепи захватывают кабель и проталкивают его в кабельный канал
Манометр
  • Обеспечивает считывание текущего давления воздуха или воды в блоке подачи RAPID;
  • Максимальное давление 16 БАР.

Подготовка к работе установки для задувки ВОЛС Fremco PowerFlow Rapid

Аксессуары для установки задувки ВОЛС Fremco PowerFlow RAPID

Фото Артикул Наименование
- Адаптеры кабеля для PowerFlow и MultiFlow RAPID
- Адаптеры канала для PowerFlow и MultiFlow RAPID
FR-103-20610 Fremco 103-20610 - комплект кабельных уплотнителей для PowerFlow и MultiFlow RAPID в ассортименте (105 шт.)
FR-103-10041 Fremco 103-10041 - регулирующий клапан в комплекте со шлангом (1,5 м)
FR-101-10102 Fremco 101-10102 - гидравлический блок питания (Бензин)
FR-101-30541 Fremco 101-30541 - смазка кабельная серии FlowLUB 2000 (12 бутылок, 1 ящ)
FR-103-130215001 Тележка Fremco 103-130215001 FLEX для транспортировки систем задувки оптического кабеля
  Кабельные наконечники
FR-103-130529001 Fremco 103-130529001 - гибкий шланг высокого давления (5 м; 3/4 дюйма; 20 Бар)
FR-103-130814001 Fremco 103-130814001 - гибкий шланг высокого давления (10 м; 3/4 дюйма; 20 Бар)
FR-103-130529002 Fremco 103-130529002 - гибкий шланг высокого давления (15м; 3/4 дюйма; 20 Бар)




Fremco PowerFlow RAPID - установка для задувки кабеля 5,5 - 25 мм в канал 10 - 63 мм

Артикул: FR-101-40001

  • Возможность задувки кабелей диаметром 5,5 - 25 мм;
  • Совместимость с кабельными каналами диаметром 10 - 63 мм;
  • Высокая надежность и долговечность: минимальный ожидаемый срок службы - 20 лет.
  • Возможность использования воздуха или воды для задувки кабеля;
  • Большая протяженность монтажного участка: до 5 км (при помощи воздуха), до 10 км (при помощи воды);
  • Высокая скорость задувки кабеля: до 80 м/мин.;
  • Простота эксплуатации: нет необходимости в инструментах для подготовки установки к работе;
  • Гибкая настройка для работы с кабелями и каналами различных диаметров при помощи адаптеров (опция);
  • Возможность регулировки цепи (для захвата и проталкивания кабеля), расхода воздуха;
  • Индикаторы силы втягивания и воздушного давления;
  • Прочная конструкция из нержавеющей стали и анодированного алюминия.

Цена: Предоставляется по запросу

  • совместимый диаметр кабеля: 5,5 - 23,0 мм;
    совместимый диаметр уплотнительных колец: 8 - 24 мм;
    совместимые системы задувки кабеля: PowerFlow и MultiFlow RAPID

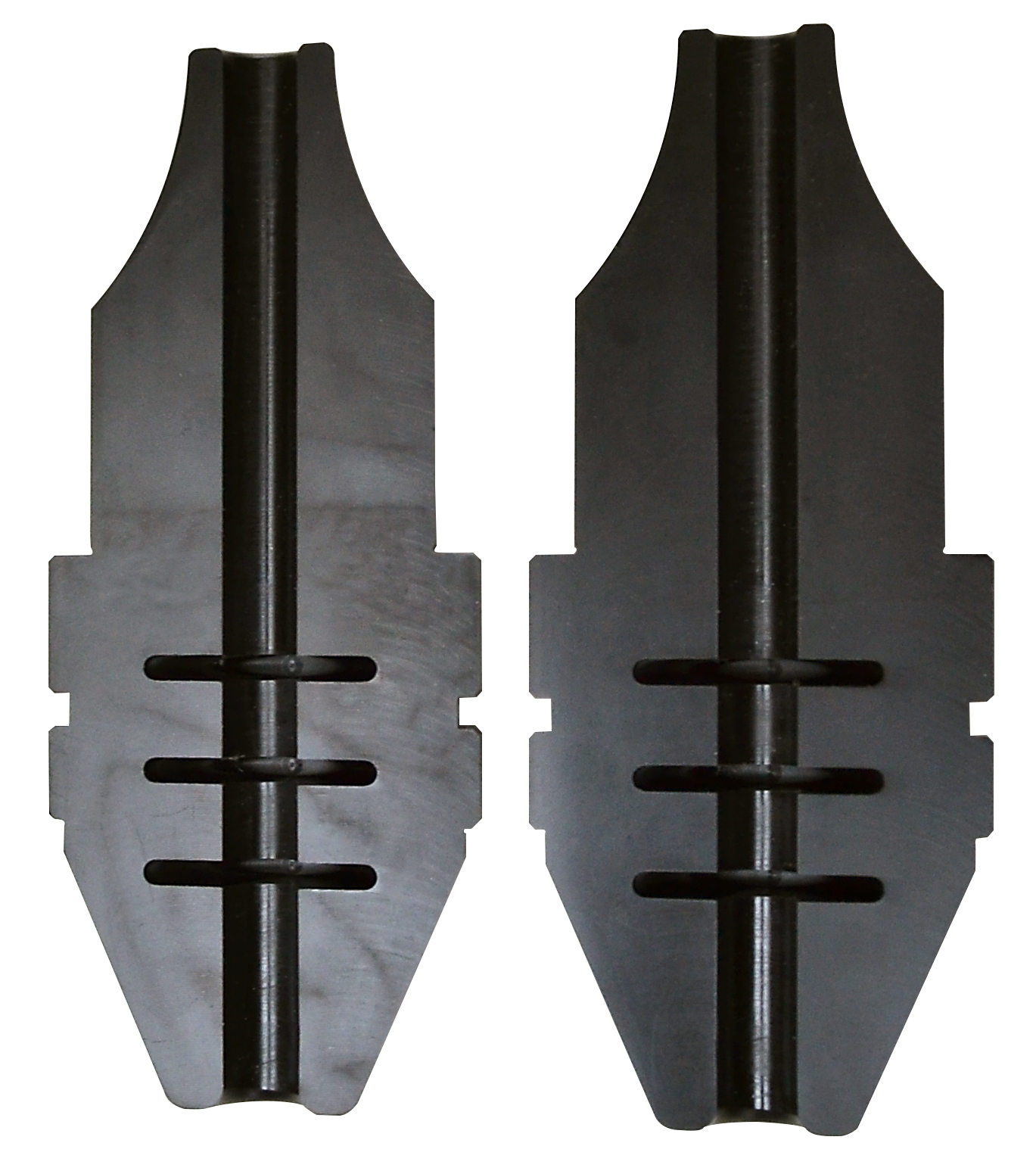

Fremco 103-20610 - комплект кабельных уплотнителей для PowerFlow и MultiFlow RAPID в ассортименте (105 шт.)

Артикул: FR-103-20610

  • совместимые диаметры кабелей: 0 - 27 мм;
  • материал изготовления: нейлон

Цена: 78 024.23 ₽

  • совместимый диаметр кабельного канала: 12 - 50 мм;
  • совместимые системы задувки кабеля: PowerFlow и MultiFlow RAPID

Регулирующий клапан Fremco 103-10041 в комплекте со шлангом (1,5 м)

Артикул: FR-103-10041

  • Гидравлическое соединение: 0 >125 Бар, 17  л/мин.;
  • Максимальное давление: 125 Бар;
  • Длина шлангов: 1 500 мм;
  • Манометр в комплекте

Цена: 209 995.58 ₽

Fremco 101-10102 - гидравлический блок питания (Бензин)

Артикул: FR-101-10102

  • Номинальное рабочее давление: 100 бар;
  • Выполнен на базе 4-х тактного бензинового двигателя Honda GX200QX7 мощностью 6,5 лошадиных сил;
  • Улучшенная система охлаждения (Кольцевой охладитель);
  • Низкие затраты на обслуживание;
  • Основные элементы защищены от воздействия грязи и пыли;
  • Удобен в транспортировке: оснащен колесами;
  • Небольшие габариты и вес

Цена: Предоставляется по запросу

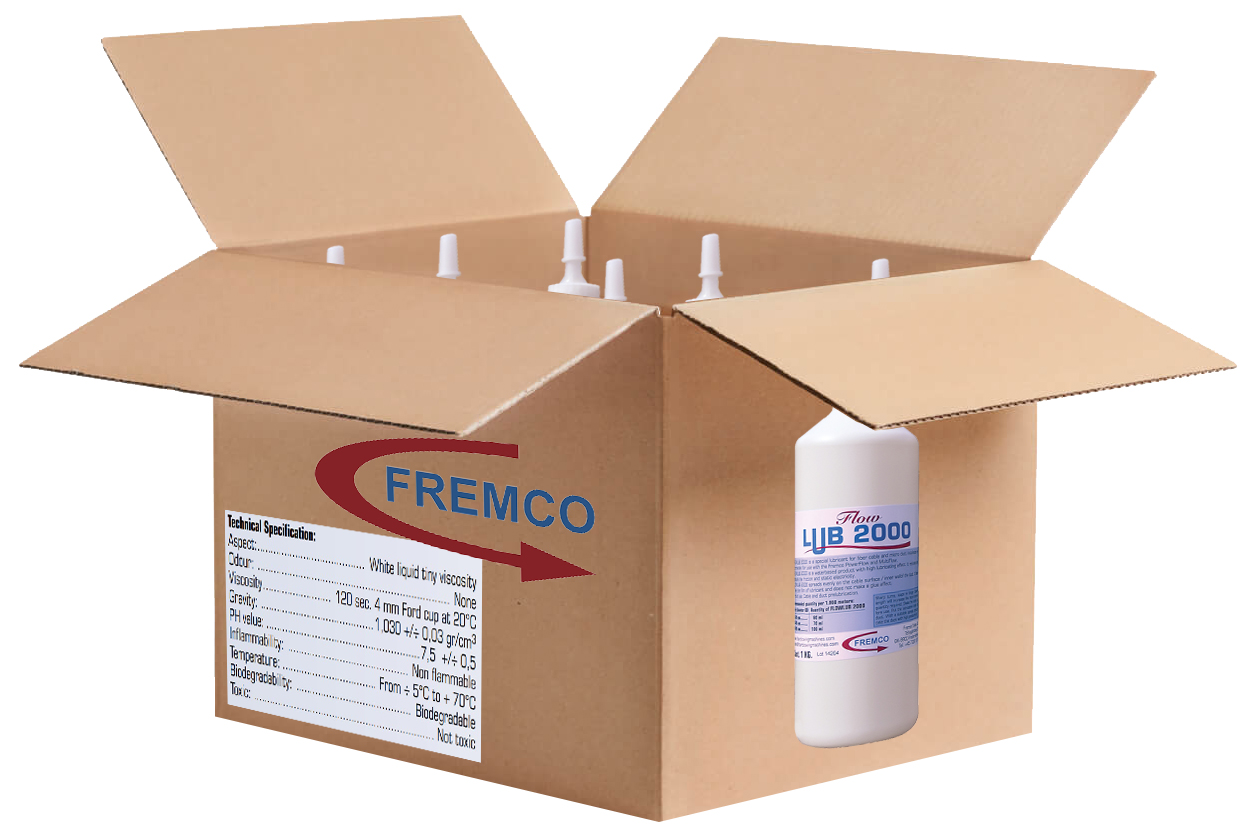

Fremco 101-30541 - смазка кабельная серии FlowLUB 2000 (12 бутылок, 1 ящ)

Артикул: FR-101-30541

  • назначение: для задувки ВОЛС;
  • низкая вязкость: 3000 cps;
  • легкость нанесения;
  • сильное смазывающее действие (уменьшение силы трения и увеличение протяженности монтажного пролета);
  • не токсичен;
  • температура эксплуатации: -5°C ... + 70°C

Цена: 20 999.56 ₽

Тележка Fremco 103-130215001 FLEX для транспортировки систем задувки оптического кабеля

Артикул: FR-103-130215001

  • Назначение: повышение удобства эксплуатации и транспортировки Fremco MiniFlow RAPID;
  • Посадочные места для крепления установки задувки кабеля и регулирующего клапана;
  • Устойчивое положение в процессе работы системы задувки;
  • Удобство транспортировки

Цена: 136 316.10 ₽

  • назначение: предотвращение попадания в кабель воздуха под давлением;
  • совместимые диаметры кабелей: 2 - 14 мм

Fremco 103-130529001 - гибкий шланг высокого давления (5м; 3/4 дюйма; 20 Бар)

Артикул: FR-103-130529001

  • длина шланга: 5 м;
  • диаметр: 3/4 дюйма;
  • номинальное давление: 20 Бар

Цена: 29 145.94 ₽

Fremco 103-130814001 - гибкий шланг высокого давления (10м; 3/4 дюйма; 20 Бар)

Артикул: FR-103-130814001

  • длина шланга: 10 м;
  • диаметр: 3/4 дюйма;
  • номинальное давление: 20 Бар

Цена: 42 180.14 ₽

Fremco 103-130529002 - гибкий шланг высокого давления (15м; 3/4 дюйма; 20 Бар)

Артикул: FR-103-130529002

  • длина шланга: 15 м;
  • диаметр: 3/4 дюйма;
  • номинальное давление: 20 Бар

Цена: 48 878.28 ₽
